4tユニックの寸法とアウトリガー張出し目安｜現場下見の要点

4tユニックで現場に入り、いざアウトリガーを張ろうとしたら周囲のスペースが足りず、結局作業を断念した。こうした話は運送や建設の現場で決して珍しいものではありません。4tユニックの寸法とアウトリガーの張り出し幅を事前に確認せずに車両を手配すると、当日になって初めて「現場には入れたのに作業ができない」という事態に直面することがあります。この記事では、4tユニックの基本寸法とアウトリガーの張り出しに関する考え方を整理し、現場で失敗しないための確認ポイントを解説します。

なぜ「寸法」と「アウトリガー」を同時に確認する必要があるのか

4tユニックを検討するとき、多くの人がまず気にするのは車両が現場に入れるかどうかです。ところが、車両そのものの寸法だけを確認しても、実際にクレーン作業ができるとは限りません。アウトリガーを規定の位置まで張り出せて初めて、車両は安定した状態でクレーン作業に入れます。つまり寸法とアウトリガーは別々の確認事項ではなく、ひとつのセットとして捉える必要があるということです。

車両が入っても作業できるとは限らない

敷地の入口や道路の幅から車両が入れると判断しても、それはあくまで走行と進入の可否です。クレーンで荷物を吊り上げる作業に入るには、アウトリガーを張り出して車体を支える必要があります。この張り出しに必要な空間が確保できなければ、車両は現場に到着していても作業そのものは行えません。

現場によっては塀や隣地境界、電柱、側溝などがアウトリガーの張り出しを妨げることもあり、進入経路の確認だけでは不十分な場面が少なくありません。道路幅と車両幅だけを見比べて「入るから大丈夫」と判断してしまうと、思わぬところで作業が止まってしまいます。

寸法確認が甘いと起こるトラブル

事前確認が不十分なまま車両を手配すると、当日に作業がやり直しになったり、別の車種への変更を余儀なくされたりします。工期がタイトな現場では、こうした手戻りがそのままスケジュール全体の遅延につながることもあります。おそらく現場担当者の多くは、一度は「着いたのに作業できない」という経験をしているのではないでしょうか。だからこそ、車両手配の段階で寸法とアウトリガーの両方を確認しておくことが欠かせません。

4tユニックの基本寸法(全長・全幅・高さ・荷台)

4tユニックとひとくちに言っても、メーカーや架装内容によって寸法は少しずつ異なります。ここでは現場判断の目安として押さえておきたい基本項目を整理します。

全長・全幅・高さの目安

4tユニックの全長はおおむね7m前後から8m台まで幅があり、全幅は2.2m〜2.3m程度に収まる車両が多く見られます。高さはクレーンの格納状態や架装方法によって差が出やすく、3m前後になる車両も珍しくありません。実際に、いすゞ「フォワード」の4t標準クラス車両では全長8m前後・全幅2.26m前後という型式も公開されています(いすゞ自動車 公式サイト)。

これらはあくまで一般的な目安であり、同じ4t車でもロング・ワイド・ショートといったボディバリエーションや、搭載するクレーンの型式によって数値は変わります。現場に手配する前には、必ず対象車両のカタログや性能表で実際の数値を確認することが前提になります。

荷台寸法と積載量の関係

荷台寸法は積載する資材のサイズに直結する項目です。加えて見落とされがちなのが、クレーンを架装したことによる積載量の変化です。4tというシャシー区分であっても、クレーンや操作装置の重量が架装された分だけ最大積載量は減少し、実質的には3t前後まで下がるケースが一般的とされています。荷台の広さだけを見て積載計画を立てると、重量面で想定外の制約に直面することがあるため、寸法と積載量の両方を確認する姿勢が求められます。

項目	目安
全長	約7.0m〜8.5m
全幅	約2.2m〜2.3m
高さ(クレーン格納時)	約2.9m〜3.5m
最大積載量目安	約2.7t〜3.2t(架装内容により変動)

アウトリガーとは何か、なぜ張り出しが必要なのか

寸法の次に確認しておきたいのが、アウトリガーの仕組みそのものです。アウトリガーの役割を理解しておくと、現場でどの程度のスペースが必要になるのか判断しやすくなります。

アウトリガーの役割

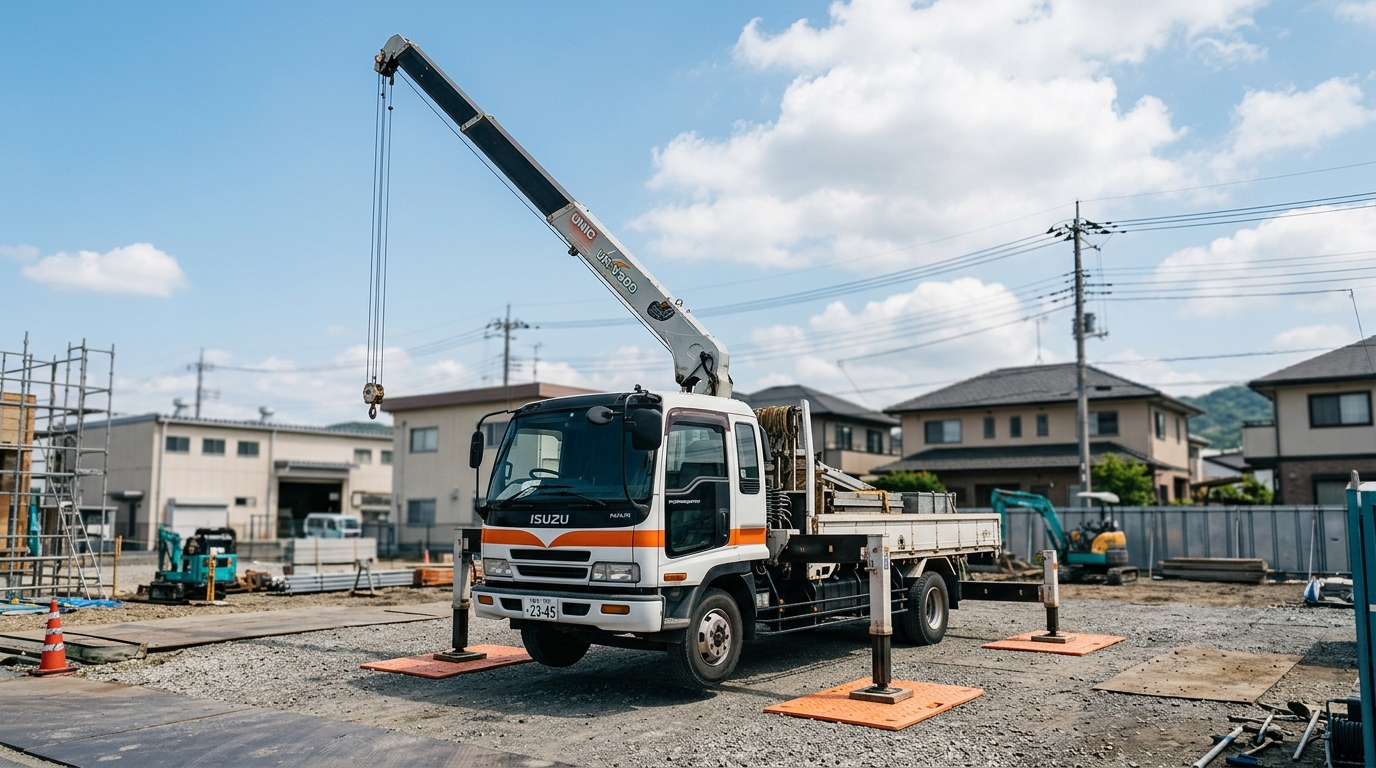

アウトリガーとは、クレーン作業時に車両を左右前後から支え、転倒を防ぐための脚のことです。クレーンで重量物を吊り上げると、車両には荷重に応じた大きな力がかかります。この力を支えきれないと車両ごと転倒する危険があるため、アウトリガーを規定の位置まで張り出し、車体を安定させたうえで作業を行う決まりになっています。アウトリガーは安全のための装置であると同時に、作業条件そのものを左右する要素でもあります。

張り出し幅の考え方

アウトリガーの張り出し幅は車種やクレーンの型式によって異なり、車両本体の全幅よりもひと回り、あるいはそれ以上に広がることが一般的です。全格納・中間張り出し・全張り出しといった段階を設けている機種もあり、周囲のスペースに応じて張り出し量を調整できる場合もあります。

ただし、張り出し量を絞るほど吊り上げ能力(定格荷重)は制限される傾向にあるため、狭い現場では「入るかどうか」だけでなく「どこまで吊れるか」まで含めて検討する必要があります。ここで重要なのは、車両の全幅だけを基準に現場のスペースを判断しないという点です。

現場でアウトリガー寸法を確認する具体的な手順

現場での確認は、感覚に頼らず手順化しておくと判断のブレを防げます。ここでは下見の段階で押さえておきたいポイントを整理します。

下見でチェックすべき項目

下見の際には、車両の進入経路の幅と高さに加えて、アウトリガーを張り出す位置の地盤状態も確認しておく必要があります。可能であれば、実際に使用する車両の性能表を手元に用意し、張り出し寸法と作業半径を照らし合わせながら現場を見て回ることをおすすめします。最低限、次のような項目は現地で目視と実測をしておくと安心です。

• 進入経路の幅・高さと、途中の障害物の有無
• アウトリガーを張り出す位置の地盤の固さ(敷板の要否)
• 塀・隣地境界・電柱・街路樹・側溝など張り出しの妨げになりうるものの位置
• 吊り荷の位置から見た作業半径と、対象車両の性能表に記載された定格荷重

張り出しスペースが確保できない場合の判断

下見の結果、規定の張り出し幅を確保できないと分かった場合には、いくつかの選択肢が考えられます。ひとつは、張り出し量を制限した状態での作業に切り替え、吊り上げ荷重を下げて対応する方法です。もうひとつは、より小型のクレーン付き車両やアウトリガーの張り出しが小さい機種への変更を検討する方法です。

それでも条件が合わない場合は、クレーン作業そのものを他の手段(玉掛けと人力運搬の併用や、別の重機の利用など)に切り替える判断も必要になります。いずれの場合も、現場に着いてから慌てて決めるのではなく、事前の下見の段階で複数の選択肢を用意しておくことが望ましいといえます。

メーカー・機種による違いと選び方

4tユニックは複数のメーカーから架装車両が供給されており、ベースとなるトラックの種類やクレーンメーカーによって寸法や性能に違いが出ます。

主要メーカーの傾向

ベース車両としては、いすゞのフォワードや三菱ふそうのファイター、日野のレンジャーなどが4tクラスの代表的な車種として挙げられます。架装されるクレーンについても複数のメーカーが存在し、ブーム段数やアウトリガーの張り出し方式に違いがあります。同じ4tクラスであっても、ボディの長さやクレーンの仕様によって寸法や作業半径は変わるため、車種名だけで判断せず、個別の性能表を確認する姿勢が欠かせません。

レンタルと自社保有の考え方

単発の現場や工事量が変動しやすい会社では、必要な期間だけレンタルで手配する方法が選ばれやすい傾向にあります。一方、継続的にクレーン作業が発生する会社では、自社保有によって手配の手間を減らし、車両の癖を把握したうえで運用できるという利点があります。どちらを選ぶ場合でも、現場ごとに必要な寸法とアウトリガーの張り出し条件を満たせる車両かどうかを、都度確認する流れ自体は変わりません。

よくある失敗パターンと回避策

最後に、寸法やアウトリガーの確認不足によって起こりやすい失敗パターンを紹介します。同じ失敗を避けるための参考にしてください。

失敗例

よくあるのは、道路幅や敷地入口の寸法だけを確認し、アウトリガーの張り出しに必要なスペースを見落としてしまうケースです。車両は問題なく進入できたものの、いざアウトリガーを張ろうとしたら隣地の塀や電柱が邪魔になり、規定の位置まで張り出せなかったという例は少なくありません。また、荷台の広さだけを見て積載計画を立てた結果、クレーン架装による積載量の減少を考慮しておらず、当日になって荷物が乗り切らなかったというケースも見られます。

回避のためのポイント

こうした失敗を避けるには、車両の進入可否とアウトリガーの張り出し可否を別々の確認項目として扱うことが基本になります。下見の段階で性能表を手元に置き、必要な張り出し幅と作業半径を実際の現場スペースと照らし合わせておくと、当日のトラブルを大きく減らせます。加えて、積載計画は荷台の広さだけでなく、架装後の最大積載量を基準に立てることも欠かせません。小さな確認の積み重ねが、結果として工期の遅延やコストの増加を防ぐことにつながります。

まとめ 4tユニックの寸法とアウトリガーは実測してから判断する

4tユニックを現場で問題なく稼働させるためには、車両本体の寸法だけでなく、アウトリガーの張り出しに必要なスペースまで含めて確認しておく必要があります。全長・全幅・高さ・荷台寸法はメーカーや架装内容によって幅があり、積載量もクレーン架装によって変動します。

アウトリガーについても、車両の全幅だけでなく張り出し時の実際の広がりを性能表で確認し、下見の段階で現場のスペースと照らし合わせておくことが欠かせません。数値を目安として押さえたうえで、最終的には現場で実測してから判断する姿勢を徹底することが、トラブルを防ぐいちばんの近道といえるでしょう。
