4tウイングトラックの寸法図｜荷台内寸と積載量・選び方の目安

引っ越しや設備の搬入、荷主企業の輸送手配などで「4tトラック 寸法図 ウイング」と検索する方の多くは、荷物が荷台に収まるかどうか、あるいは搬入口の高さに車両が対応できるかどうかを事前に確認したいという実務上の必要に迫られています。カタログの数字だけを見ても、全長や全幅がどこを指すのか、荷台の内寸とどう違うのかがわかりにくいと感じる方も少なくありません。

本稿では、4tウイング車の寸法図を読み解くうえで押さえておきたい外寸・内寸の考え方から、標準・ワイド・ロングといったサイズ展開の違い、積載量との関係、そして寸法図だけではわかりにくい現場での注意点まで整理していきます。荷主企業の輸送担当者はもちろん、運送会社選びに携わる方にとっても参考になる内容を目指しました。

4tトラックの寸法図でまず押さえておきたい数値

寸法図には多くの数値が並んでいますが、実務で確認すべき項目はある程度絞り込めます。まずは「車両全体の外寸」と「荷物を積む荷台の内寸」という2つの視点を分けて捉えることが出発点になるでしょう。この2つを混同したまま話を進めてしまうと、現場に着いてから積み込めない、あるいは駐車場に入らないといった行き違いにつながりかねません。

全長・全幅・全高（外寸）の目安

4tクラスのトラックは、車両総重量や最大積載量の区分としての呼び名であり、ボディの長さそのものを直接示す表現ではありません。一般的な4tウイング車の外寸は、全長がおよそ6.0〜8.4メートル、全幅がおよそ2.2〜2.5メートル、全高がおよそ2.5〜3.8メートルの範囲に収まるケースが多いとされています。全高については、ウイング部分の開閉機構や屋根の構造上、平ボディの同クラス車両よりもやや高くなる傾向があります。

全幅が2.5メートルに近づく、あるいは超えるいわゆる「ワイド」タイプは、車両制限令（道路法）上の車両制限に関わる場合があるため、走行するルートによっては通行できる道路が限られることもあります。搬入先が住宅街や旧市街地に近い場合は、全幅の数値を単なる参考値として流さず、実際の走行ルートと照らし合わせておくと安心です。

ホイールベースとオーバーハングの考え方

寸法図にはホイールベース（前後車輪の軸間距離）や、車輪から車体端までの張り出し部分を示すオーバーハングも記載されています。ホイールベースが長い車両ほど荷台の内寸を確保しやすい一方、最小回転半径は大きくなり、狭い敷地内での取り回しには不利に働くことが一般的です。逆にホイールベースが短い車両は小回りが利きやすい半面、荷台長を延ばすのに限界があります。

リアオーバーハングの寸法は、荷降ろし場所でテールゲートを完全に下ろせるか、あるいは車庫入れの際に後方の壁や設備と干渉しないかを判断する材料になります。全長だけを見て安心するのではなく、こうした細かな数値まで確認しておくことが、現場でのトラブルを避ける近道といえるでしょう。

ウイング車ならではの荷台寸法とサイズ展開

4tウイング車と一口にいっても、荷台のサイズにはいくつかのバリエーションがあります。標準ボディ、ワイドボディ、その中間に位置づけられるセミワイドといった区分は、いずれも荷台の内寸に直結する重要な選択肢です。ここでは、それぞれの違いと、選ぶ際に意識しておきたいポイントを整理します。

標準ボディ・ワイドボディ・セミワイドの違い

標準ボディの荷台内幅はおよそ2.1メートル前後で設計されていることが多く、1100ミリ角の平パレットを横に2列並べることはできないサイズです。これに対してワイドボディは荷台内幅が2.35〜2.4メートル程度まで広がり、パレットを2列並べても左右に余裕が生まれます。パレット輸送を前提とする荷主企業にとっては、この余裕が積み降ろし作業のしやすさに直結してきます。

セミワイドは、車両全体の全幅を抑えつつ荷台内部だけを広げる設計で、狭い道路事情がある地域でも比較的走行しやすいという特徴を持ちます。全幅の制約から標準ボディを選ばざるを得ない現場でも、セミワイドであれば積載効率を多少なりとも改善できる場合があるため、選択肢の一つとして知っておく価値があるでしょう。

ロング・スーパーロングタイプの荷台寸法

荷台の長さについても、標準・ロング・スーパーロングといった区分が存在します。標準タイプの荷台内長はおよそ4.3〜4.9メートル程度、ロングタイプではおよそ5.1〜5.4メートル程度、スーパーロングタイプになるとおよそ6.0〜6.2メートル程度まで確保できる車両も見られます。荷台が長くなるほど積める荷物の量は増えますが、その分ホイールベースも伸びるため、狭い搬入口や急なカーブが多い現場では取り回しに気を配る必要があります。

タイプ	荷台内寸（長さ×幅×高さ目安）	最大積載量の目安
標準ボディ	約4.3〜4.9m×約2.1m×約2.0〜2.3m	約2,000〜3,000kg
ワイドボディ	約4.3〜4.9m×約2.35〜2.4m×約2.0〜2.3m	約2,000〜3,000kg
セミワイド	約4.3〜5.1m×約2.2m前後×約2.0〜2.3m	約2,000〜3,000kg
ロング／スーパーロング	約5.1〜6.2m×約2.1〜2.4m×約2.0〜2.3m	約1,800〜2,800kg

上記の数値はあくまで一般的な傾向を示す目安であり、メーカーや架装業者、年式によって前後します。実際の手配にあたっては、候補となる車両の寸法図をその都度確認することが欠かせません。

積載量と荷台容積（立米）の関係

寸法図から荷台の大きさが把握できても、実際に積める荷物の量は重量と体積の両方から制約を受けます。「4t」という呼び名から連想される4,000キログラムという数字は、あくまで車両区分上の上限に近い数字であり、実際に積める重量とは別物と考えておく必要があります。

4t車の最大積載量の実態

ウイング車は開閉機構や補強フレームを備える分、車両の自重が平ボディよりも重くなりがちです。そのため車両総重量から車両自体の重さと燃料・乗員などの重量を差し引いた実質的な最大積載量は、多くの場合およそ2,000〜3,000キログラムにとどまります。荷主企業が総重量ベースで「4t積める」と見込んで発注すると、実際にはそれより少ない重量しか積めなかったというすれ違いが起きることもあるため、事前に運送会社へ実質積載量を確認しておくと安心です。

カタログ上の最大積載量と、実際に依頼したい荷物を積んだ際の重量には差が出やすいため、重量物を扱う場合は必ず個別に確認しておきましょう。

荷姿別に見る積載効率の考え方

金属部品や飲料など重量のある荷物を運ぶ場合は、荷台の体積よりも先に最大積載量の重さの上限に達してしまうことがあります。反対に、衣料品や紙製品のように軽くてかさばる荷物では、重量の上限に達する前に荷台の容積、いわゆる立米数が先に埋まってしまうケースが目立ちます。

• 重量物中心の荷物は、最大積載量（重量）が積み込みの上限を決めやすい
• 軽量でかさばる荷物は、荷台の容積（立米数）が上限を決めやすい
• パレット輸送は、荷台内幅とパレットサイズの組み合わせで積載効率が変わる

このように、寸法図と積載量は別々の数値でありながら、実際の運用では両方をあわせて考える必要があります。荷物の性質に応じてどちらの制約が先に効いてくるのかを見極めることが、無駄のない車両選びにつながるでしょう。

ウイング車特有の寸法上の注意点

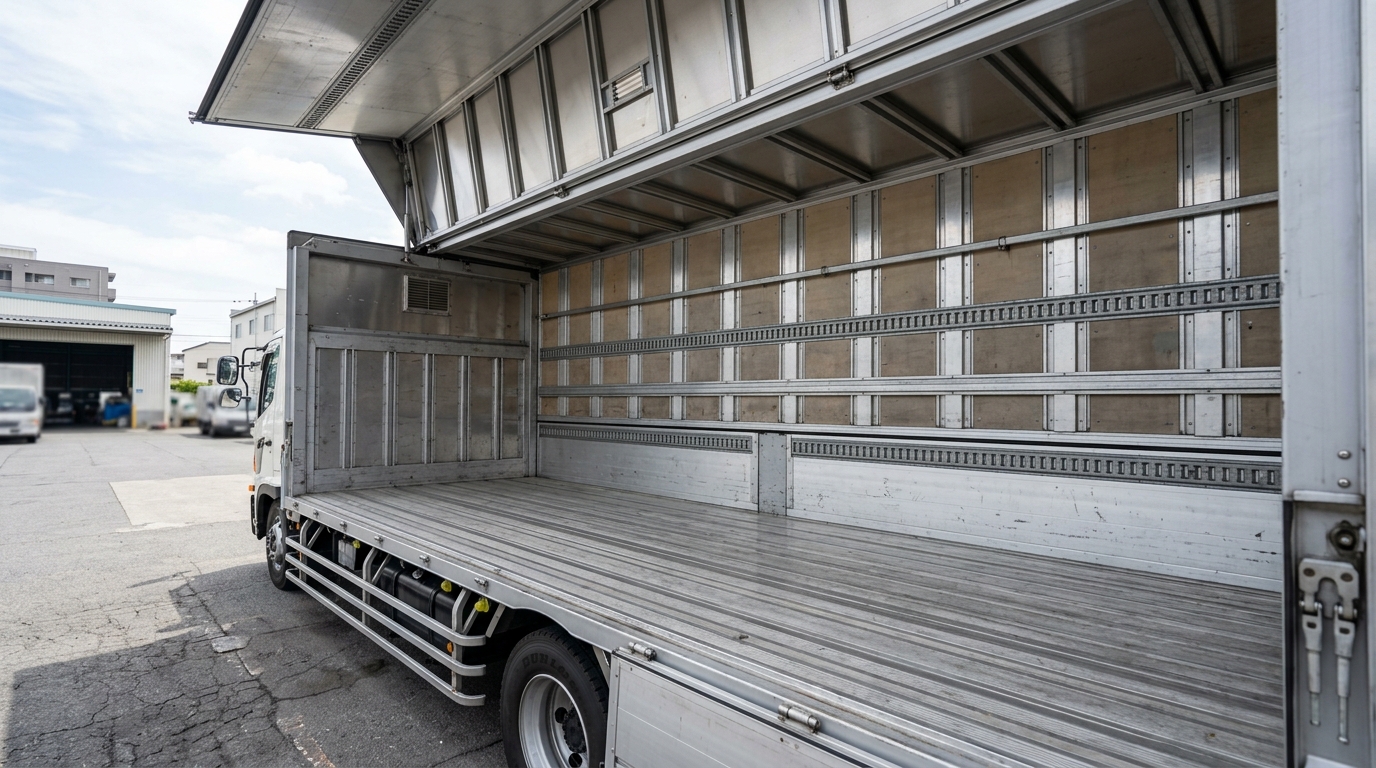

ウイング車は側面の壁がガルウイングのように大きく開く構造を持つため、平ボディや箱車にはない寸法上の制約がいくつか存在します。荷台の内寸だけを見て手配してしまうと、現地に到着してから思わぬ制約に気づくこともあるでしょう。

側面開閉に必要な作業スペース

ウイング部分を開くには、車両の左右にそれぞれ一定の空間が必要になります。目安としては片側1〜1.5メートル程度の余白があると、ウイングを完全に開いた状態でフォークリフトによる横入れ作業がしやすくなります。左右いずれかの壁や設備との距離が近い搬入口では、ウイングを最後まで開けずに作業せざるを得ない場合もあるため、事前に現場の写真や図面を運送会社と共有しておくと調整がスムーズになります。

低床タイプと高さ制限のかかる現場

屋内倉庫や立体駐車場、高架下の道路など、高さ制限のある現場に対応する場合は、車両全高を抑えた低床タイプのウイング車が選ばれることがあります。低床タイプは荷台の床面を低く設計することで全高を抑えつつ、荷台内寸をできる限り確保しようとした車両です。標準タイプに比べて選べる車両の絶対数が少ない傾向があるため、高さに制約のある現場では早めに手配の相談をしておくほうが安心でしょう。

寸法図を確認するときに見落としやすいポイント

寸法図の数値を読み取れるようになっても、そこに書かれていない情報まで意識しておかないと、当日になって想定と違う結果になることがあります。最後に、確認の抜け漏れを防ぐための視点を整理しておきましょう。

カタログ値と実車の誤差

メーカーが公表する寸法図は、あくまで標準的な仕様に基づく数値です。実際に稼働している車両は、架装業者による荷台のカスタマイズやオプション装備の有無によって、公表値から数センチ単位で前後することがあります。厳密な寸法確認が必要な荷物を輸送する場合は、依頼先の運送会社に実測に基づく寸法図の提出を依頼したほうが確実です。

荷主が運送会社に事前確認すべき項目

寸法図を前提に運送会社へ問い合わせる際は、次のような項目をあわせて確認しておくと、手配後の行き違いを減らせます。

• 荷台の内寸（長さ・幅・高さ）が実測値かカタログ値か
• 実質的な最大積載量（重量）と荷台容積（立米数）
• ウイング開閉に必要な左右のスペース
• 標準タイプか低床タイプか、車両全高が現場の制限内に収まるか

こうした確認事項は、荷主企業側から具体的な数値を示して質問することで、運送会社とのやり取りが格段にかみ合いやすくなります。
