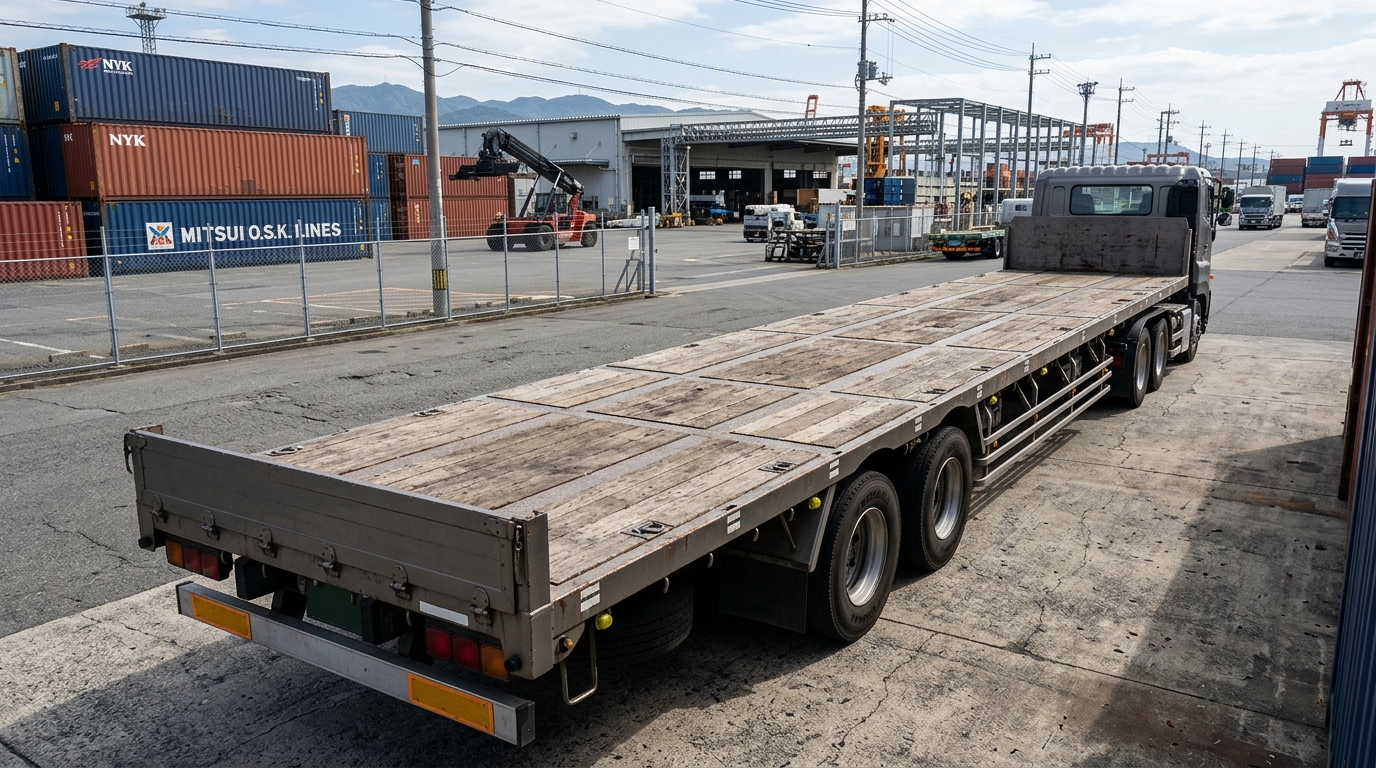

大型トラックの寸法図とは？車種別の荷台サイズと選び方を解説

大型トラックの荷台に荷物が積み切れるか、道路や施設の高さ制限に引っかからないか、こうした確認は運行計画の入口にあたる作業です。その判断材料となるのが「寸法図」であり、全長・全幅・全高といった外形寸法と、荷台内寸の両方が1枚の図に整理されています。この記事では大型トラックの寸法図に何が記載されているか、トン数別の荷台サイズの目安、そして寸法図を読み違えたときに現場で起こりがちなトラブルまで、荷主の立場に立って解説します。

大型トラックの寸法図とは何か

寸法図とは、車両の外形サイズと荷台の内側の広さを数値と図面で示した資料のことです。カタログに掲載されるもの、メーカーのWebサイトで公開されているもの、運送会社が独自にまとめているものなど形式はさまざまですが、記載されている項目の考え方はおおむね共通しています。荷主にとっては、依頼したい貨物が本当にその車両に収まるかを事前に見極めるための、いわば設計図のような存在です。

寸法図が使われる主な場面

寸法図は、新しい配送ルートを組むときや、初めて取引する運送会社に貨物を預けるときによく参照されます。倉庫の搬入口の高さと車両の全高を照合したり、狭い道路が続く現場までトラックが通行できるかを事前に確認したりする場面がその代表例です。過大な荷物を運ぶ際には、通行できる道路や橋りょうの制限を確認するために特殊車両通行許可の申請が必要になることがあり、その申請書類でも車両の寸法情報が求められます。

寸法図で確認すべき主要な項目

寸法図を見るときにまず押さえておきたいのは、車両全体の「全長・全幅・全高」と、荷物を積む部分である「荷台内寸(荷台の長さ・幅・高さ)」の2系統の数値です。荷台の広さだけを見て安心してしまうと、実際には車両全体の全高が搬入口の高さを超えていたということも起こり得ます。外形寸法と内寸の両方をセットで確認する習慣をつけておくと、後から挙げるようなトラブルを未然に防ぎやすくなります。

大型トラックの寸法図｜全長・全幅・全高の基本

日本国内を走る車両には、道路運送車両の保安基準による外形寸法の上限が定められています。大型トラックの寸法図を見る前提として、この上限の考え方を押さえておくと、車両ごとの数値が持つ意味を理解しやすくなります。

保安基準による外形寸法の上限

一般的な車両の場合、全長は12メートル以内、全幅は2.5メートル以内、全高は3.8メートル以内という基準がひとつの目安になっています。ただし特例として認められた車両や連結車両ではこの限りではなく、実際の上限は車両区分や許可の有無によって変わります。寸法図に記載された数値がこの上限にどれだけ近いかを見ておくと、通行できる道路の幅にも見当がつきやすくなります。

大型トラックの車体寸法の目安

10トンクラスの大型トラックでは、全長がおよそ11メートル台後半から12メートル、全幅は2.4メートル台、全高は3メートル台後半になる車両が多く見られます。あくまでメーカーや架装(荷台の仕様)によって差が生じる目安の数値であり、実際の輸送計画では車検証や個別のカタログに記載された正確な数値を確認することが欠かせません。

トン数別に見る大型トラックの荷台寸法一覧

トラックは最大積載量のトン数によって荷台の広さが段階的に変わっていきます。ここでは中型クラスから大型クラスまでの荷台内寸の目安を整理し、貨物の大きさに対してどのクラスの車両が候補になり得るかの見当をつけられるようにします。

車両クラス	荷台の長さ(目安)	荷台の幅(目安)	荷台の高さ(目安)
4tトラック(標準)	約6.2m	約2.2m	約2.1m
4tトラック(ロング)	約9.4m	約2.2m	約2.1m
10tトラック	約9.4〜10.2m	約2.3〜2.4m	約2.3〜2.5m
13t〜15tトラック	約10.0〜10.8m	約2.4m	約2.5m前後
大型トレーラー(セミトレーラー)	約12m前後	約2.4m	約2.5〜2.7m

4t・10tクラスの荷台寸法の傾向

4tトラックは標準ボディとロングボディで荷台の長さが大きく変わるのが特徴で、同じ4tクラスでも積める貨物のサイズに差が出ます。一方10tトラックになると荷台の幅と高さが一段広がり、パレット単位でまとまった荷物を積む輸送にも対応しやすくなります。

13t以上の大型クラスとトレーラーの位置づけ

13t・15tクラスは10tトラックよりもさらに荷台が拡張された車両で、長尺物や大量のパレット貨物を運ぶ輸送で選ばれる傾向があります。トラクタとトレーラーが分離できるセミトレーラーは、荷台部分だけを積み替えられる柔軟さがある一方、連結構造の分だけ取り回しに広いスペースが必要になる点も踏まえておく必要があります。

寸法図を確認せずに配車すると起こるトラブル

寸法図の確認を省いたまま配車を進めてしまうと、当日の現場で思わぬ手戻りが発生します。ここでは実際に起こりやすい3つのトラブルを紹介します。

積み残しによる再配車

貨物の総容積を見誤ったまま車両を手配すると、当日になって荷台に積み切れない分が発生し、急きょ別の車両を再手配する事態につながります。再配車は追加の運賃だけでなく、荷受け先の受け入れ時間にも影響するため、貨物の寸法と荷台内寸を事前に照合しておく価値は小さくありません。

高さ制限や通行許可の見落とし

倉庫の搬入口や高架下の高さ制限に対して車両の全高が合っていないと、現地に到着してから搬入できないことが判明する場合があります。積み荷を含めた高さが基準を超える場合は、事前に道路管理者への申請が必要になることもあるため、寸法図の数値は早い段階で運送会社と共有しておくのが安全です。

現場での荷役トラブル

荷台の幅や奥行きに対してフォークリフトの作業スペースが確保できないなど、寸法の見込み違いは荷役作業そのものの遅延にもつながります。荷主・運送会社・荷受け先の三者で寸法情報を早めにすり合わせておくことが、当日の作業をスムーズに進める前提になります。

荷主が寸法図を使いこなすためのポイント

寸法図はただ数値を眺めるだけの資料ではなく、実際の輸送計画に落とし込んではじめて意味を持ちます。ここでは荷主が寸法図を活用するうえで押さえておきたい3つの視点を紹介します。

• 貨物の実寸と荷台内寸を照合する：梱包後の縦・横・高さを測り、荷台内寸との余裕を確認する
• 車両形状ごとの違いを踏まえる：平ボディ・ウイング車・冷凍冷蔵車では同じトン数でも荷台の実効サイズが変わる
• 図面だけで判断せず運送会社に確認する：架装や装備によって寸法図の数値と実車が異なる場合がある

車両形状によって変わる荷台の実効サイズ

同じ10tトラックであっても、ウイング車は側面が大きく開く分だけ荷役効率が高く、冷凍冷蔵車は断熱材の厚み分だけ荷台内寸が平ボディよりも小さくなる傾向があります。寸法図の数値を比較するときは、車両形状の違いも合わせて確認しておくと、当日の積み込みで想定外の余白不足に気づくことを避けやすくなります。

最終判断は運送会社との対話で固める

寸法図はあくまで標準的な仕様をもとにした資料であるため、実際に配車される車両の年式や架装内容までは反映されていないことがあります。候補となる車両の寸法図を運送会社と一緒に確認し、疑問点はその場で質問しておくことが、当日のトラブルを避ける一番の近道です。

大型トラック手配の相談はハコプロへ

寸法図を見比べても、自社の貨物に合う車両を持つ運送会社をどう探せばよいか迷う荷主企業は少なくありません。そうしたときは、運送業に特化した検索サイト「ハコプロ」の活用が近道になります。ハコプロには全国47都道府県、約6万件の運送会社と約8.5万件の営業所が掲載されており、車両形状や輸送品目、対応エリアといった条件から候補を絞り込めます。

ハコプロ最大の特徴は「ドライバー名鑑」です。実際に貨物を運ぶドライバーの経歴や仕事にかける想いを事前に確認できるため、多重下請け構造の中で見えにくくなりがちな「誰が荷物を運ぶのか」を把握したうえで、直接契約に進めます。運送会社側の登録料・使用料・情報更新はすべて無料となっているため、比較検討の段階から気軽に利用できます。

貨物の寸法に合う大型トラックを持つ運送会社を探している荷主企業も、逆に荷主企業を開拓したい運送会社も、まずは条件に合う相手をハコプロで検索してみてください。
